SDI to HDMI 컨버터에서 송출된 HDMI신호를 받는 TV가 신호의 변화 (카메라에서 NOTEBOOK 출력 변화)시 신호가 끊어 지는 이유는?

SDI to HDMI 컨버터를 통해 전송된 HDMI 신호가 **카메라(SDI 소스)**에서 **노트북(HDMI 소스)**으로 바뀔 때 TV에서 신호가 끊어지는 주요 이유는 HDMI 신호 핸드셰이크(Handshake) 및 EDID(Extended Display Identification Data) 통신 문제와 신호 포맷 변화 때문일 가능성이 높습니다.

1. HDMI 핸드셰이크 (EDID/HDCP) 및 HPD 문제

HDMI는 소스 기기(컨버터)와 디스플레이 기기(TV) 간에 통신 프로토콜을 사용합니다. 이를 핸드셰이크라고 합니다.

• EDID (Extended Display Identification Data) 통신:
  • TV는 EDID라는 데이터를 통해 자신이 지원하는 해상도, 주사율, 오디오 포맷 등의 정보를 컨버터(HDMI 소스처럼 작동)에 전달합니다.
  • 소스 기기가 변경되면(카메라 → 노트북 출력 신호 → 컨버터로 입력되는 신호 포맷 변경), TV와 컨버터는 다시 EDID 통신을 시도하여 새로운 최적의 신호 포맷을 결정해야 합니다.

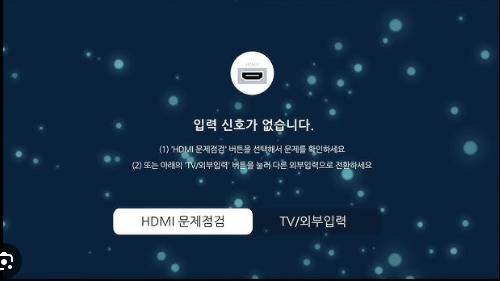

  • 이 재협상 과정에서 시간이 걸리거나, SDI to HDMI 컨버터가 소스 변경을 제대로 감지하지 못하거나, EDID 정보를 일관되게 전달하지 못하면 TV는 신호 없음으로 인식하여 화면이 검게 변하고 끊어집니다.
• HPD (Hot Plug Detect):
  • HDMI 케이블이 연결되었거나 해제된 것을 감지하는 신호입니다. 컨버터로 들어오는 SDI 신호가 불안정하거나 변경될 때, HDMI 쪽에서 이 HPD 신호가 일시적으로 오작동하여 TV가 연결이 끊긴 것으로 오해할 수 있습니다.

2. 신호 포맷(해상도, 주사율)의 급격한 변화

카메라와 노트북은 기본적으로 다른 영상 신호 포맷을 출력할 수 있습니다.

• 카메라: 주로 방송 표준인 1080i/60, 1080p/30 또는 1080p/25 등의 SDI 포맷을 사용하며, 컨버터가 이를 HDMI로 변환합니다.
• 노트북: PC 표준인 1920x1080p/60, 혹은 다른 PC 해상도나 주사율을 출력합니다.
• 변화 시 재설정 시간: 신호 소스가 카메라에서 노트북으로 전환될 때, 해상도나 주사율 등 신호 포맷 자체가 급격히 변할 수 있습니다.
  • TV는 새로운 신호 포맷을 수신하면 그에 맞게 내부적으로 동기화하는 시간이 필요하며, 이 시간 동안 화면이 끊어지거나 검은 화면이 나타납니다.
  • SDI to HDMI 컨버터가 이 신호 변환 과정에서 지연을 유발하거나, 두 소스 간의 신호 포맷 차이가 클수록 TV의 재동기화 시간이 길어집니다.

3. 기타 잠재적 원인

• 케이블 및 연결 문제: HDMI 케이블의 품질이 낮거나 길이가 길어 신호 무결성이 떨어질 경우, 신호가 변경될 때 더 민감하게 반응하여 끊김 현상이 발생할 수 있습니다.
• 컨버터의 성능 한계: 사용 중인 SDI to HDMI 컨버터가 신호 변환 시 발생하는 HDMI 핸드셰이크 과정을 안정적으로 처리하지 못하거나, 다양한 종류의 입력 신호 변화에 빠르게 적응하지 못할 수 있습니다.
• 전원 불안정: 컨버터나 주변 장치의 전원 공급이 불안정할 경우, 신호 변경과 같은 부하가 걸릴 때 오작동을 일으킬 수 있습니다.

💡 해결책 시도

• EDID 에뮬레이터 또는 고정 기능 사용: EDID 락(Lock) 기능을 지원하는 컨버터나 별도의 EDID 에뮬레이터를 사용하여, TV 대신 컨버터가 고정된 EDID 정보를 소스 기기에 전달하도록 설정해 보세요.
• 신호 포맷 통일: 카메라와 노트북 모두 TV가 가장 안정적으로 처리하는 동일한 해상도와 주사율 (예: 1080p/60)로 출력하도록 설정합니다.
• 케이블 점검: HDMI 케이블을 고품질의 짧은 케이블로 교체하거나, HDMI 사양(예: High-Speed with Ethernet)을 확인합니다.
• 장비 전원 확인: 컨버터와 TV의 전원 공급이 안정적인지 확인합니다.
